錐形彈簧墊片為什么會斷裂失效？錐形彈簧墊片斷裂失效原因分析發布者：廈門力常彈簧有限公司 發布時間：2019-04-27 14:25
無論是彈簧墊片還是碟簧墊片都廣泛應用于機械、車輛、鐵路、船舶、橋梁、建筑等多個行業遙彈簧墊片與螺栓螺母配合使用，具有減震防松動的作用。因其受力情況復雜，在震動或交變載荷作用下，極易發生疲勞斷裂。近年來，由于彈簧墊片的疲勞失效所引發的事故頻頻發生，造成了重大的生命和財產損失。因此，對于彈簧墊片的疲勞失效原因分析及對策的探討越來越受到人們的關注。
下面廈門力常彈簧有限公司將為大家分析錐形彈簧墊片斷裂失效的原因：
1 試驗過程與結果
1.1 斷裂位置與斷口形貌

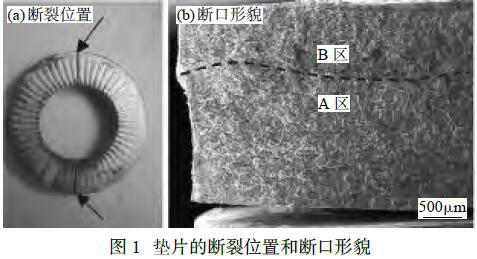

圖1(a)為使用后斷裂損壞的墊片，斷裂位置為兩處，分別為沿著墊片軸向斷面完全斷開，無論是表面還是斷口均嚴重銹蝕，在超聲波振動清洗儀中清洗斷口后，獲得低倍掃描電鏡斷口形貌(圖1(b))。從圖可以看出，斷口存在疲勞裂紋的擴展區(A 區)和瞬間斷裂區(B區)。瞬間斷裂區面積相對較小，說明該墊片是在較低應力的作用下產生的疲勞斷裂。
1.2 金相組織堯成分和顯微硬度

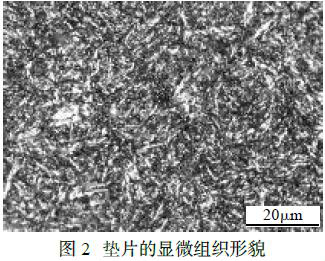

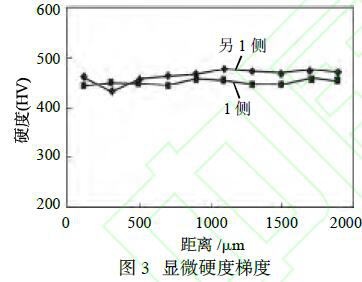

圖2 為斷裂墊片的金相組織圖。其組織為正常的回火屈氏體組織，符合彈簧鋼的熱處理組織特征。用能譜儀對墊片的化學成分進行分析，其結果符合彈簧鋼的相關要求。對斷裂墊片的裂紋兩側進行顯微硬度檢測，發現墊片自外圓柱表面至內圓柱表面硬度值分布較平穩，外圓柱面未見表面處理后的加工硬化特征。由此可見，該墊片經過沖裁工序后外圓柱面未進行表面磨光或拋丸處理，墊片的硬度梯度如圖3所示。
1.3 墊片外表面形貌

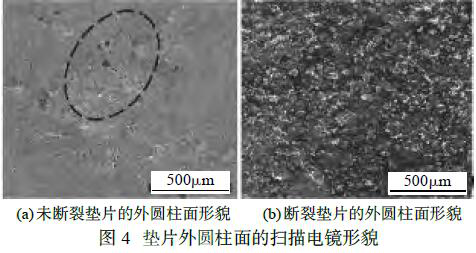

圖4(a)為未使用墊片低倍掃描電鏡照片，墊片外圓柱面不光滑，分布著大量的小凹坑，說明墊片在使用前表面就存在著凹坑等缺陷。圖4(b)為使用后斷裂墊片的外圓柱面形貌，表面銹蝕嚴重。由此可推斷，該墊片沖壓成型后未進行去銹拋丸處理，而且表面防銹涂層的防銹效果也不明顯。

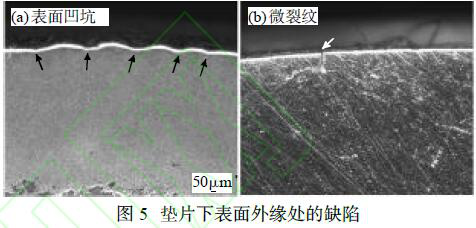

圖5為墊片底面研磨后的形貌。圖上面為墊片的外圓，發現墊片外圓柱面質量較差，存在凸凹不平的缺陷，如圖5(a)箭頭所示遙進一步觀察還發現了由外表面向內部延伸的微裂紋，如圖5(b)箭頭所示。

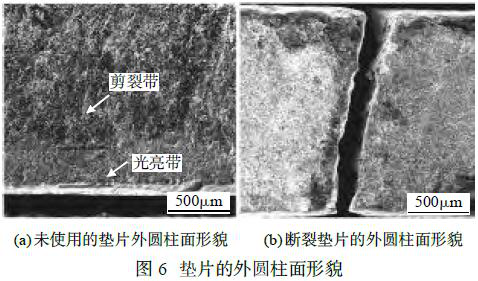

大量實驗發現袁新墊片的外圓柱面光亮帶較小，圖6 (a) 中兩條線之間所示區域?yàn)闆_裁斷面的光亮帶，可見光亮帶不足1mm遙在已斷裂墊片中選擇銹蝕程度較輕的部分進行觀察，發現絕大多數已斷裂墊片的沖裁斷面均不存在光亮帶。圖6(b)為已斷裂墊片的外圓柱面典型形貌(照片下側為墊片底面)。
2 分析與討論
大多數墊片的斷裂位置與斷口形貌基本相同，均沿著墊片的截面方向斷裂袁嚴重的斷裂為3 段，并完全斷開遙分析后斷定，裂紋是由墊片下表面的外緣處開裂，并向內延伸遙墊片在裝配使用過程中，下表面外緣處承受較大拉應力，所以裂紋優先在此部位的缺陷處形成。從墊片的斷口形貌可以看出，疲勞裂紋擴展區和瞬間斷裂區，瞬間斷裂區較小，由此可推斷該墊片處于較低應力的工作狀態，斷裂類型為低應力疲勞斷裂。
一般情況下，合理沖裁件的斷面分為4 個區域院圓角區堯光亮帶堯剪裂帶和毛刺遙光亮帶表面光滑，質量好遙剪裂帶，表面粗糙并帶有斜度，質量較差[1]。在沖裁過程中，間隙合理時，光亮帶約占板料厚度的1/3～1/2，圓角區堯剪裂帶堯毛刺均較小。間隙過小時，沖裁斷面出現二次剪切現象，容易在第二光亮帶(即二次剪切面)產生潛裂紋或夾層缺陷。另外袁圓角帶堯剪裂帶均減小，而毛刺較長。間隙過大時，光亮帶減小，圓角帶堯剪裂帶和毛刺均增大，斷面質量較差[1-2]。實驗中無論是使用前或使用后斷裂的墊片，其共同特點是光亮帶小，甚至沒有光亮帶(圖6)。剪切帶和毛刺區均較大，占斷面的2/3 以上。剪切帶粗糙度很高，與毛刺共同導致嚴重的微區應力集中，成為疲勞破壞的關鍵因素。
從墊片的外觀形貌和顯微硬度檢測結果進一步驗證，墊片沖裁后未進行表面磨光或拋丸處理，外圓表面粗糙度和毛刺等未被處理，這是導致疲勞斷裂的又一重要因素。文獻[3-4]表明，疲勞裂紋源容易在應力集中的缺陷處產生，并形成微裂紋，隨后微裂紋在循環載荷作用下逐漸擴展，最終導致疲勞斷裂。
3 結論
(1) 錐形彈簧墊片的斷裂類型為低應力疲勞斷裂。
(2) 沖裁間隙過大袁導致墊片光亮帶過小，剪切帶和毛刺顯著增大，表面質量較差。
(3) 沖裁后未進行磨光或拋丸處理，表面缺陷未得到消除，粗糙度較大。
(4) 外表面缺陷在拉應力最大的下表面外緣處產生疲勞源，并在交變載荷作用下逐漸擴展，最終疲勞斷裂。
