定寬壓力機布置在粗軋除鱗機與R1軋機之間是熱連軋帶鋼生產線上的主要設備之一，它可以將進入粗軋機前的板坯進行一道次的大壓下量減寬。定寬壓力機的側壓模塊水平相對布置，對板坯進行起-停式擠壓。
曲軸在水平方向連續擺動，合攏時對鋼坯進行減寬，打開時板坯向前移動，最大減寬量可達 350mm，最大減寬壓力可達22000kN，最大減寬扭矩可達2×1530 kN·m。在熱連軋帶鋼生產線中，當板坯調寬較小時一般由立輥軋機軋制，但當調寬范圍較大時，立輥軋機容易使軋機出現失穩，誘發板坯邊部橫斷面形狀不規則，即產生狗骨形。采用定寬壓力機，其側壓調寬范圍較大，且通過短行程控制改善頭尾形狀，改善板坯的邊部缺陷和斷面形狀。
因其減寬量大使得同一寬度板坯可生產出不同規格的產品，提高減寬效率，減少了連鑄生產線生產所需板坯寬度的種類�，F(xiàn)定寬壓力機正廣泛應用于各熱連軋帶鋼生產線中。
錘頭作為定寬壓力機的核心工作部件，其工作能力和狀態決定了整個定寬壓力機的工作能力。現設計的定寬壓力機將錘頭鎖緊在滑塊上，其鎖緊裝置采用碟簧式液壓鎖緊裝置，該裝置結構簡單，緊固可靠，能夠實現錘頭的快速拆卸、更換，工作效率高，同時工作時鎖緊缸是通過碟簧組將錘頭固定在滑塊上，保證了錘頭的穩定性。
1、結構及其工作原理

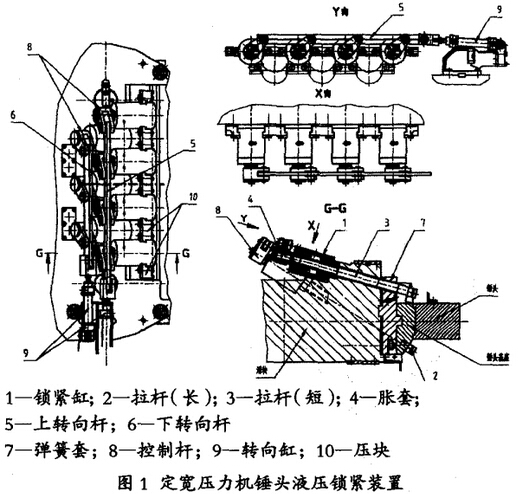

錘頭碟簧式液壓鎖緊裝置主要用來實現工作狀態時對錘頭的鎖定以及更換錘頭時對鎖定錘頭的解鎖，其主要結構包括：鎖緊缸、拉桿(長)、拉桿(短 )、脹套、上轉向桿、下轉向桿、彈簧套、控制桿、轉向缸、壓塊以及其它附件見圖1。
鎖緊裝置為“上四下三”共7個鎖緊桿鎖緊錘頭，以兩種角度勒緊錘頭。錘頭基座上部四個鎖緊孔設計成圓形沉孔樣式，便于鎖緊桿轉向，豎直方向上為豁孔，便于錘頭與滑塊脫離，實現錘頭自動更換�；虏咳齻�直接設計成豎直豁槽，滿足拉桿伸縮和轉向的功能。轉向缸設計為前端后端均為關節軸承連接形式，關節軸承轉向的角度滿足鎖緊缸鎖緊及打開的最大行程，使轉向缸在鎖緊缸鎖緊或者打開狀態下都能夠實現轉向功能。轉向桿動作由轉向缸實現，其轉向動作是通過接近開關發出錘頭鎖緊轉向缸打開位置信號反饋控制液壓系統，控制轉向缸伸出或縮回，從而使單側的7個拉桿同時達到鎖緊和解鎖的不同位置。
鎖緊缸內部結構由活塞桿、端蓋、缸筒、透蓋、碟簧組以及襯套、密封、緊固件等附件構成。拉桿穿進鎖緊缸活塞桿與鎖緊缸通過螺母把合成為一體，鎖緊缸由壓塊壓住與定寬機滑塊組成一體，進而通過鎖緊缸和7個拉桿將錘頭以及錘頭基座緊緊貼合在滑塊上，與滑塊一同動作，完成定寬壓力機對板坯減寬的功能。鎖緊缸缸頭與滑塊把合端面裝置密封圈，防止大量的冷卻水以及氧化鐵粉進入缸體以及鎖緊桿腔體內。鎖緊缸碟簧組采用了18片有支撐面A系列3類碟簧組成6對復合組合。
2、碟簧鎖緊錘頭解鎖作用力驗算分析

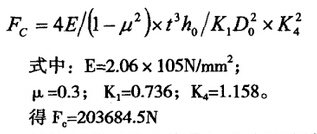

錘頭鎖緊的作用力是壓縮碟簧時產生的反作用分力，受壓時整個碟簧組并未壓到最大變形量，但液壓缸解鎖時需進一步壓縮碟簧組使拉桿與錘頭脫離開。因此我們計算碟簧壓平時的負荷。
錘頭解鎖時是由液壓缸通油壓縮碟簧來完成的。因此，單個活塞上的作用力必須大于單組碟簧所產生的反作用分力。對此我們可以進行如下驗算：
系統壓力P=20MPa;
活塞面積：A=π(R2-r2) =19026.27mm2;
活塞作用力F=PA=380525.4N。
通過以上驗算，得出解鎖時活塞桿受到的液壓力遠大于碟簧組的反作用力，即使考慮液壓系統壓力損失，也可使整個碟簧鎖緊機構解鎖，從而更換錘頭。
3、結語
通過對碟簧鎖緊液壓解鎖裝置的設計應用的分析，我們總結出該鎖緊裝置具有以下特點：鎖緊力足夠大，能夠在惡劣的工作條件下，將錘頭與滑塊緊密貼合為一體，滿足其軋制需要;在鎖緊狀態下，液壓系統處于停止工作的狀態，從而避免了因液壓系統故障而導致設備停止運行的情況，降低故障率，提高其工作可靠性，壽命更加持久;該結構錘頭更換過程快捷方便，自動化程度高，提高了整個定寬壓力機的工作效率。
綜上所述，碟簧式液壓鎖緊裝置在定寬壓力機實際運行過程中性能良好，設備工作穩定可靠，滿足了定寬壓力機高效連續的生產節奏。
