碟形彈簧的消隙結構在圓柱內齒輪銑齒機上如何應用？發布者：廈門力常彈簧有限公司 發布時間：2019-06-22 11:04
廈門力常彈簧有限公司將在本文介紹的碟形彈簧消隙結構相對于傳統彈簧結構，安裝空間小，消隙力較大，加工方便，裝配及調整簡單。下面一起來看看吧！
1、普通齒輪消隙結構及應用于低速重載切削機床的問題

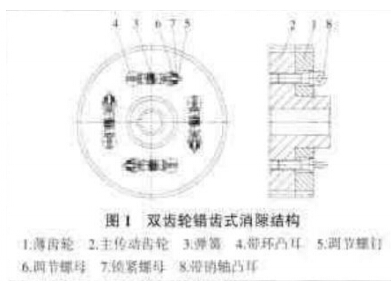

圖1中所示的相同模數齒數的薄齒輪1和主傳動齒輪2與同一個大齒輪嚙合。薄齒輪1孔裝配在主傳動齒輪2軸上，孔軸為間隙配合，相互之間可以回轉。主傳動齒輪2端面均布著4個相同螺孔，螺孔裝上帶環凸耳4。薄齒輪1端面均布著4個螺孔，螺孔裝上帶銷凸耳8，薄齒輪1的端面另外分布著如圖所示的4個通孔，帶銷軸凸耳8可以穿過薄齒輪1。彈簧3的兩端分別鉤在凸耳4和調節螺釘5上，通過調節螺母6調節彈簧的拉力，調節至適當拉力后用鎖緊螺母7鎖緊。彈簧產生的拉力使薄齒輪與主傳動齒輪間發生相對錯位，消除了主傳動齒輪與嚙合的大齒輪的齒側間隙。
圖1中所示的普通消隙結構利用3個小彈簧產生的拉力來消隙，應用于內齒輪銑齒機內銑刀架齒輪傳動時，同樣空間結構彈簧產生的拉力產生的扭矩較小，尤其應用于內齒輪銑齒機低速重載斷續切削時產生沖擊載荷，影響內銑刀架主軸工作平穩性;普通消隙結構尺寸較大，影響工件加工的最小規格;而且這種彈簧消隙方法結構比較復 雜，彈簧消隙力控制上也有很大難度;產生消隙力較小，容易失去消隙的作用。
2、雙層齒輪碟簧機構消隙結構

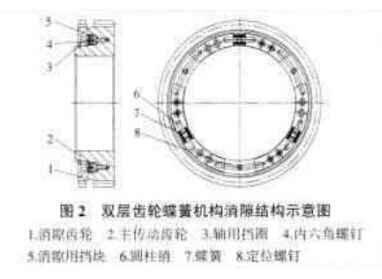

圖2所示為相同齒數模數的消隙齒輪1和主傳動齒輪2。消隙齒輪1使用軸用擋圈3固定在主傳動齒輪2上，孔軸為間隙配合，可以做相對回轉運動。主傳動齒輪2和消隙齒輪1貼合的兩端面間隔分布著如圖2右側視圖所示的6個相同螺孔，分別用內六角螺釘4裝配上3個消隙用擋塊5。圓柱銷6分別安裝在消隙用擋塊5的兩端，碟簧3裝在圓柱銷6上，放置在兩消隙用擋塊之間，通過精確控制彈簧的壓縮量，調節碟簧產生的作用于齒面的壓力，碟簧壓縮產生的力使消隙齒輪1與主傳動齒輪間產生相對錯位，消隙齒輪1的左齒面和主傳動齒輪2右齒面分別緊壓在嚙合齒輪齒槽的左齒面和右齒面上，消除了主傳動齒輪與嚙合的大齒輪的齒側間隙。
3、雙層齒輪碟簧機構消隙的應用

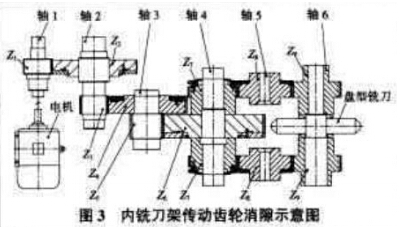

內銑刀架傳動簡圖如圖3所示，該機構為6軸3級齒輪減速箱，齒輪傳速比為29.44，為了保證傳動平穩性，機構中軸4采用雙層齒輪碟簧消隙結構。盤型銑刀切削時產生的反向力與軸4形成一個封閉的消隙回路。
碟簧規格為12X6.2X0.7，h0=3mm，S為壓縮量，S=0.5h0時，F=456.8N;S=0.5h0時，F=456.8N;S=0.75h0時，F=659.5N;S=h0時，F=854.9N。由計算結果可得，應用雙層齒輪碟簧消隙結構可以產生較大的反向消隙力。
4、結語
雙層齒輪碟簧消隙結構用于國家“高檔數據機床與基礎制造裝備”科技重大專項(2009ZX004001-091)子課題YK39250大規格數控高效圓柱內齒輪銑齒機主軸上，在消除機床齒輪傳動的反向間隙的同時，也極大地消除了因斷續強力切削帶來反向沖擊引起的振動，易于加工裝配，結構簡單緊湊，合理利用空間，運行平穩，傳動噪音低，同時一定程度提升了機床加工效率，可應用于各類采用圓柱齒輪重載傳動的機械結構中。
以上就是廈門力常彈簧有限公司給大家整理“碟形彈簧的消隙結構在圓柱內齒輪銑齒機上如何應用？”的相關內容，如果大家還有更多關于碟形彈簧,碟形彈簧,高溫碟形彈簧,碟形彈簧廠家,不銹鋼碟形彈簧,DIN6796碟墊等信息，可以關注廈門力常彈簧有限公司。電話：0592-5731967
